DLM/S
Intensiver Inline Mischer
Intensives Mischen mit Stern-Mischelementen für anspruchsvolle Mischaufgaben
Der INDAG Intensive Inline Mischer Typ DLM/S wird zum effektiven Mischen, Emulgieren, Dispergieren, Aufschäumen von Flüssigkeiten, Feststoffen und Gasen eingesetzt. So wird z.B. durch Mischen von Eigelb, Öl und Essiglösung eine Vormischung zur Herstellung von Mayonnaise oder Dressing erzeugt. Ein weiteres Beispiel ist das Aufschäumen (Belüften) von Marshmallows. Hier wird Eiweiß, eine Zucker-Wasser-Glykose-Mischung und Luft zu einem feinporigen Schaum gemischt. Zum Belüften von Produkten liefert INDAG die passende Gasdosiereinheit mit. Mit dem DLM/S Mischer wird auch eine Zuckerlösung mit einem Aroma homogen vermischt. Anwendungen finden sich auch in der Herstellung von Prozesskäse. Hier wird der Käse mit Wasserdampf effektiv aufgekocht.
Vorteile des DLM/S
- Sehr gute Selbstreinigung während der CIP-Reinigung
- Kein Druckverlust
- Keine Verstopfungen
- Sehr gutes homogenes Mischergebnis auch beim Einmischen von Kleinstmengen
- Effizienter Eintrag von Mischenergie
- Variable veränderbare Mischenergie durch Drehzahländerung über Frequenzumrichter
- Ausführung mit Doppelmantel und weiteren Produktanschlüssen möglich
- Geeignet für höchste Viskositäten
Technik des DLM/S

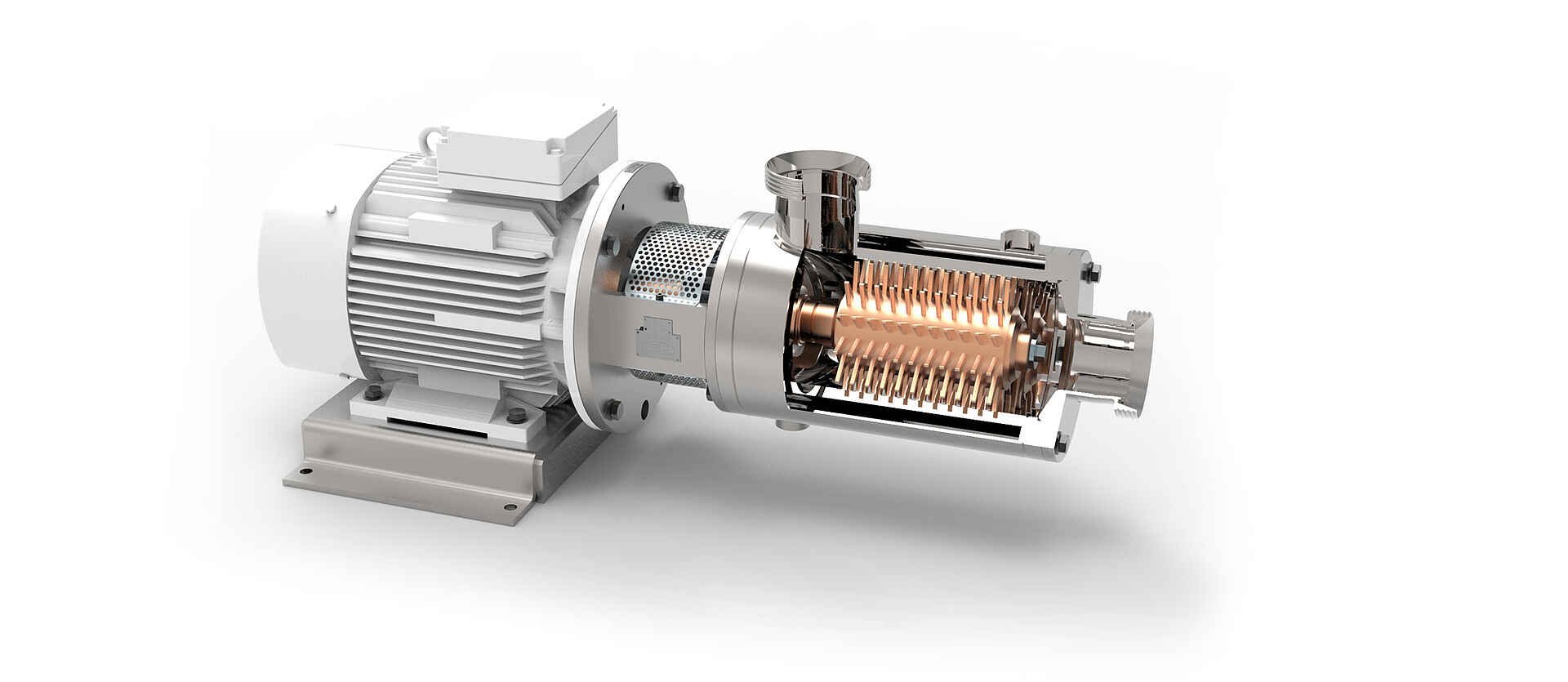

Der INDAG Mischer Typ DLM/S verfügt über patentierte sternförmige Mischelemente am Rotor und im Stator (Gehäuse). Die Sternform ist extrem stabil und erlaubt auch Mischen von höchst viskosen Produkten (> 10.000.000 mPas). Die Mischenergie wird sehr effizient in das Produkt eingetragen. Rotor und Stator können kühl-/beheizbar ausgeführt werden. Der DLM/S wird in Kompaktbauweise (KB) und in Lagerbockbauweise (LB) angeboten. In der Kompaktbauweise wird der Rotor durch die Abtriebswelle des Motors gelagert. In der Lager-bockbauweise wird der Rotor durch einen eigenen Lagerbock gelagert. Mit einem eigenen Lagerbock können längere Rotore und damit größere Mischvolumen realisiert werden. Weiter eignet sich diese Bauweise auch für das Mischen unter hohem Druck oder hoher Temperatur. Die Art der Rotorabdichtung wird passend zu jedem Anwendungsfall ausgewählt. Zur Versorgung der doppelt wirkenden Gleitringdichtung bietet INDAG das passende Sperrsystem an.
Aufstellungsart
Horizontal oder vertikal möglich
Druckstufen
6 bar, 10 bar, 16 bar, 25 bar, 40 bar
Material
1.4404 (AISI 316 L) oder höherwertig auf Anfrage
Dichtungen
Einfach- und doppeltwirkende Gleitringdichtung, auch in Aseptik-Ausführung
Anschlüsse
Molkereigewinde nach DIN 11851, DIN 11864, Tri Clamp, SMS und diverse weitere auf Anfrage
Drehzahlen
200 UpM bis 3.600 UpM
Kapazitäten
50 l/h bis 120.000 l/h
Temperaturen
0 °C bis 250 °C
Viskositäten
1 mPas bis 10.000.000 mPas
Mischergrößen und Kapazitäten des DLM/S
| Typ DLM/S | Einheit | 1 | 2 | 3 | 4 | 5 | 6 |
| Kapazität* | l/h | 100-2.000 | 200-5.000 | 500-10.000 | 1.000-20.000 | 3.000-60.000 | 6.000-120.000 |
| Anschluss | DN | 25-50 | 32-50 | 40-80 | 65-100 | 80-125 | 80-150 |
| optional | ASME | 1-2 | 1,5-2” | 13/4-3” | 2,5-4” | 3-5” | 3-6” |
| Leistung* | kW | 0,55-4 | 1,5-7,5 | 2,2-15 | 4-30 | 5,5-55 | 11-90 |
| Drehzahl* | 1/min | 200-3.600 | 200-3.600 | 200-1.800 | 200-1.800 | 200-1.500 | 800-1.500 |
| Mischstufen Kompakt-Variante | DLM/S-105 KB | DLM/S-205 KB | DLM/S-305 KB | DLM/S-405 KB | DLM/S-505 KB | DLM/S-605 KB | |
| Mischstufen Lagerbock-Variante | DLM/S-110 LB | DLM/S-215 LB | DLM/S-320 LB | DLM/S-420 LB | DLM/S-520 LB | DLM/S-620 LB |
Abmessungen des DLM/S mit Lagerbock (LB)
| Typ | Einheit | A | B | H* | L* |
| DLM/S-110 LB | mm | 382 | 140 | 260 | 1400 |
| DLM/S-215 LB | mm | 498 | 155 | 312 | 1700 |
| DLM/S-320 LB | mm | 509 | 175 | 385 | 2000 |
| DLM/S-420 LB | mm | 542 | 205 | 460 | 2100 |
| DLM/S-520 LB | mm | 575 | 244 | 460 | 2200 |
| DLM/S-620 LB | mm | 608 | 294 | 510 | 2500 |
Abmessungen des DLM/S Kompakt (KB)
| Typ | Einheit | A | B | H* | L* |
| DLM/S-105 KB | mm | 233 | 140 | 150 | 655 |
| DLM/S-205 KB | mm | 258 | 155 | 158 | 773 |
| DLM/S-305 KB | mm | 269 | 175 | 190 | 883 |
| DLM/S-405 KB | mm | 302 | 205 | 190 | 945 |
| DLM/S-505 KB | mm | 335 | 244 | 218 | 1004 |
| DLM/S-605 KB | mm | 369 | 294 | 242 | 1210 |
