DLM/P Dynamischer Inline Mischer
Dynamisches Mischen mit Pin-Mischelementen
für scherempfindliche Produkte
![](/fileadmin/_processed_/7/f/csm_4BilderDLM_P_web_800x800_5e83e3f17b.jpg)
![INDAG DLM/P Anwendung INDAG DLM/P Anwendung](/fileadmin/_processed_/a/e/csm_Fliessb_DLM_P_mBezeichnung_b1a83bb730.jpg)
Der INDAG Dynamische Inline Mischer Typ DLM/P wird zum homogenen Mischen von scherempfindlichen höher viskosen Flüssigkeiten eingesetzt. So werden z.B. in eine Fettmasse oder Schokoladenmasse Aroma, Farbstoff oder Emulgatoren eingemischt. Auch bei einem sehr geringen Anteil dieser Additive an der Gesamtmenge mit z.B. 0,01 , wird das Mischergebnis absolut homogen sein. Durch die eingetragene Mischenergie wird die Temperatur des Produktes um lediglich max. 1°C angehoben. Besonders scherempfindliche Produkte wie Schäume werden durch den INDAG Dynamischen Inline Mischer Typ DLM/P nicht zerstört.
Vorteile des DLM/P
- Sehr gute Selbstreinigung während der CIP-Reinigung.
- Kein Druckverlust
- Sehr gutes homogenes Mischergebnis auch beim Einmischen von Kleinstmenge (0,01 %).
- Effizienter Eintrag von Mischenergie
- Variable veränderbare Mischenergie durch Drehzahländerung über Frequenzumrichter
- Temperaturerhöhung der Produkte kleiner 1 °C
- Schonendes Mischen von scherempfindlichen hochviskosen Produkten
- Ausführung mit Doppelmantel und weiteren Produktanschlüssen möglich
Technik des DLM/P

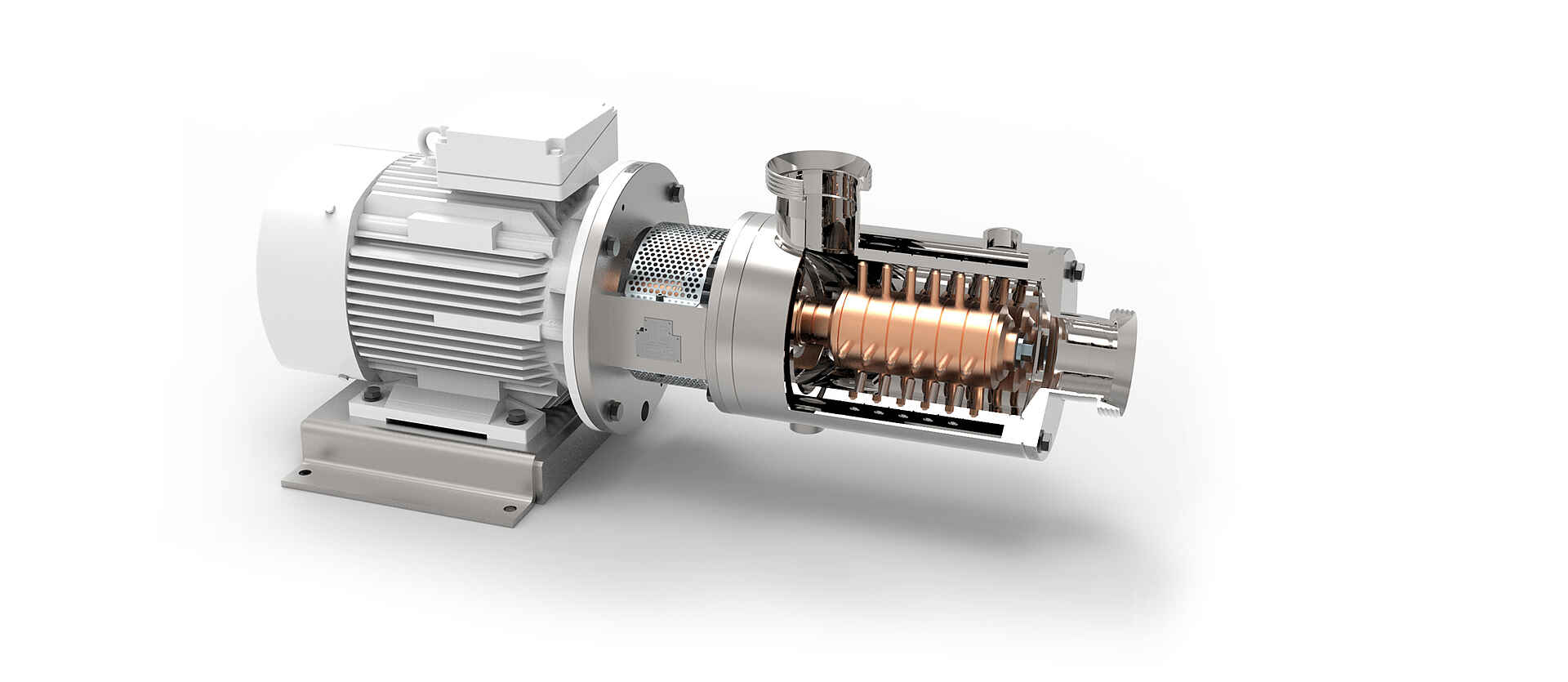

Der INDAG Dynamische Inline Mischer Typ DLM/P verfügt über runde Mischelemente auf dem Rotor und im Stator (Gehäuse). Die Mischelemente sind extrem stabil und erlauben auch Mischen von höchst viskosen Produkten (> 1.000.000 mPas). Die Mischenergie wird effizient in das Produkt eingetragen. Rotor und Stator können kühl-/beheizbar ausgeführt werden. Der DLM/P wird in Kompaktbauweise (KB) und in Lagerbockbauweise (LB) angeboten. In der Kompaktbauweise wird der Rotor durch die Abtriebswelle des Motors gelagert. In der Lagerbockbauweise wird der Rotor durch einen eigenen Lagerbock gelagert. Mit einem eigenen Lagerbock können längere Rotore und damit größere Mischvolumen realisiert werden. Weiter eignet sich diese Bauweise auch für das Mischen unter hohem Druck oder hoher Temperatur. Die Art der Rotorabdichtung wird passend zu jedem Anwendungs-fall ausgewählt. Zur Versorgung der doppelt wirkenden Gleitringdichtung bietet INDAG das passende Sperrsystem an.
![Dynamischer Inline Mischer DLM/P Dynamischer Inline Mischer DLM/P](/fileadmin/_processed_/f/a/csm_DLM_P_geschlossen_freigest_web_2e419a5c83.jpg)
Aufstellungsart
Horizontal oder vertikal möglich
Druckstufen
6 bar, 10 bar, 16 bar, 25 bar, 40 bar
Material
1.4404 (AISI 316 L) oder höherwertig
Dichtungen
Einfach- und doppeltwirkende Gleitringdichtung, auch in Aseptik-Ausführung, Stopfbuchspackung
Anschlüsse
Molkereigewinde nach DIN 11851, DIN 11864, Tri Clamp, SMS und diverse weitere auf Anfrage
Drehzahlen
100 UpM bis 1.500 UpM
Kapazitäten
50 l/h bis 20.000 l/h
Temperaturen
0 °C bis 250 °C
Viskositäten
1 mPas bis 1.000.000 mPas
Mischergrößen und Kapazitäten des DLM/P
Typ DLM/P | Einheit | 2 | 3 | 4 | 5 | 6 |
Kapazität* | l/h | 100-800 | 300-1.500 | 500-4.000 | 1.000-10.000 | 2.000-20.000 |
Anschluss | DN | 35-50 | 40-80 | 65-100 | 80-125 | 80-150 |
optional | ASME | 1,5-2” | 13/4-3" | 2,5-4” | 3-5” | 3-6” |
Leistung* | kW | 1,5-7,5 | 2,2-22 | 4-35 | 5,5-55 | 11-75 |
Drehzahl* | 1/min | 200-1.000 | 200-1.000 | 200-1.000 | 100-1.000 | 100-1.000 |
Mischstufen Kompakt-Variante | DLM/P-208 KB | DLM/P-308 KB | DLM/P-408 KB | DLM/P-508 KB | DLM/P-608 KB | |
Mischstufen Lagerbock-Variante | DLM/P-220 LB | DLM/P-320 LB | DLM/P-420 LB | DLM/P-520 LB | DLM/P-620 LB |
Abmessungen des DLM/P mit Lagerbock (LB)
Typ | Einheit | A | B | H* | L* |
DLM/P-220 LB | mm | 579 | 155 | 312 | 1700 |
DLM/P-320 LB | mm | 590 | 175 | 385 | 2000 |
DLM/P-420 LB | mm | 623 | 205 | 460 | 2200 |
DLM/P-520 LB | mm | 656 | 244 | 460 | 2300 |
DLM/P-620 LB | mm | 685 | 288 | 580 | 2500 |
![INDAG DLM/P (LB) Maßzeichnung INDAG DLM/P Maßzeichnung](/fileadmin/_processed_/c/9/csm_Masszeichn_DLM_P_LB_Food_8d216deaba.jpg)
Abmessungen des DLM/P Kompakt (KB)
Typ | Einheit | A | B | H* | L* |
DLM/P-208 KB | mm | 397 | 155 | 148 | 990 |
DLM/P-308 KB | mm | 408 | 175 | 190 | 1022 |
DLM/P-408 KB | mm | 441 | 205 | 190 | 1055 |
DLM/P-508 KB | mm | 474 | 244 | 218 | 1086 |
DLM/P-608 KB | mm | 505 | 288 | 240 | 1150 |
![INDAG DLM/P (KB) Maßzeichnung INDAG DLM/P Maßzeichnung](/fileadmin/_processed_/e/e/csm_Masszeichn_DLM_P_KB_Food_73726e049a.jpg)
