DLM/KS
Miscelatore di fanghi di depurazione non alimentare
Per un'idrolisi efficiente dei fanghi di depurazione
Il miscelatore di idrolisi INDAG tipo DLM/KS viene utilizzato per un'idrolisi efficiente dei fanghi di depurazione. L'obiettivo è quello di ottenere una miscelazione ad alta efficienza energetica del vapore surriscaldato nei fanghi di depurazione. Ciò avviene condensando il vapore surriscaldato nel miscelatore. Senza una miscelazione intensiva del vapore surriscaldato, una grande quantità di calore viene persa senza essere utilizzata. Anche il volume dei reattori a valle può essere ridotto. I fanghi di depurazione idrolizzati possono essere disidratati maggiormente in una seconda fase di disidratazione, ottenendo così un elevato contenuto di sostanza secca. In questo modo è possibile abbattere i costi di trasporto qualora i fanghi di depurazione vengano trasportati ulteriormente se destinati, ad esempio, all'incenerimento.
Vantaggi del DLM/KS
- Nessuna perdita di pressione
- Nessun intasamento o intrecciamento
- Risultato di miscelazione omogeneo
- Energia di miscelazione variabile in base al cambio di velocità tramite convertitore di frequenza
- Valori di sostanza secca più elevati dei fanghi di depurazione disidratati
- Consumo energetico significativamente inferiore
Tecnologia del DLM/KS

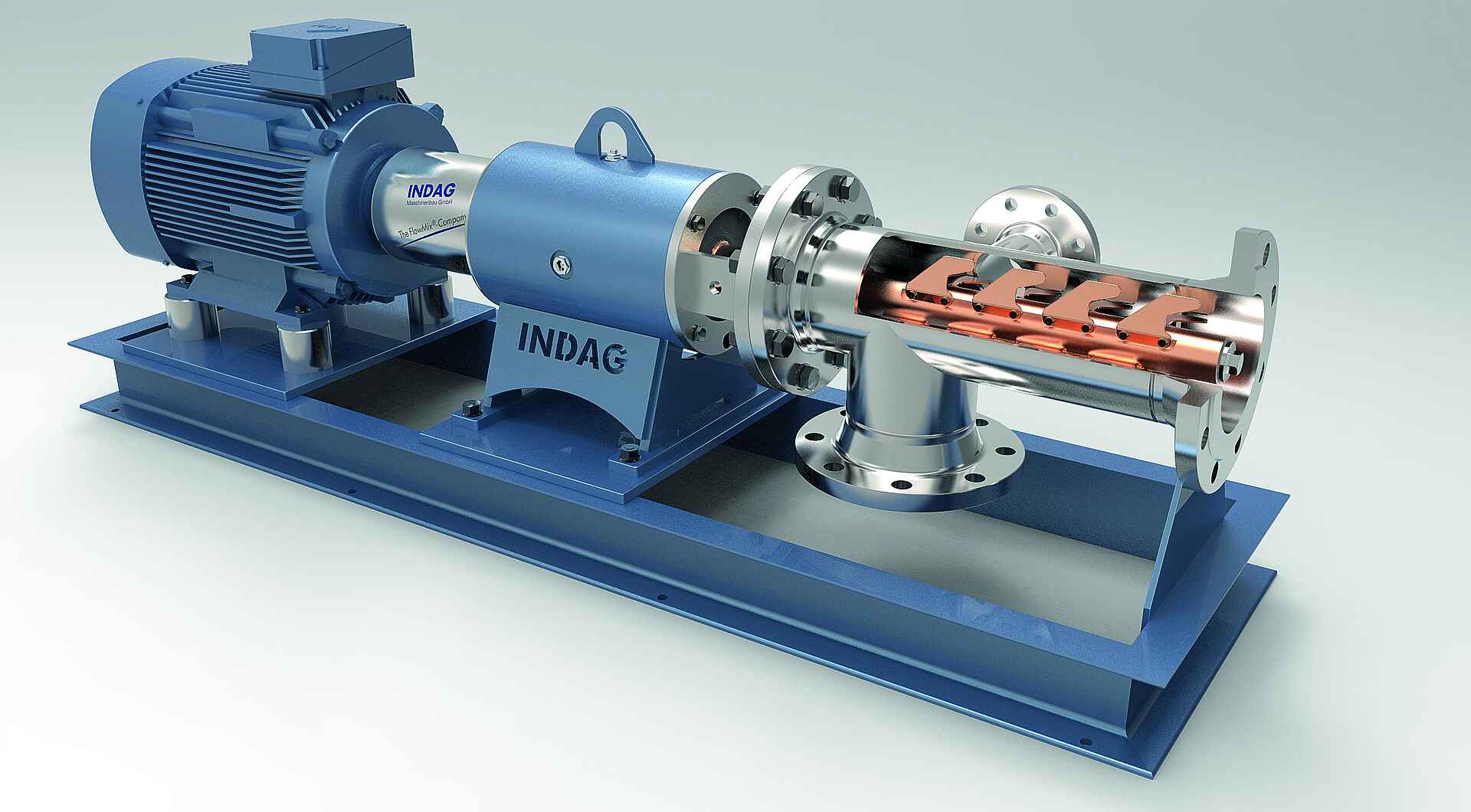

Il miscelatore INDAG tipo DLM/KS è dotato di elementi di miscelazione flessibili sul rotore, che consentono di dosare in modo omogeneo il vapore surriscaldato nei fanghi di depurazione. Il rotore è supportato da un proprio blocco cuscinetto stabile e dotato di cuscinetti rinforzati. I miscelatori sono dotati di tenuta meccanica a doppio effetto e sono progettati per una pressione massima di 18 bar e una temperatura massima di 207 °C.
Tipo di installazione
Possibile installazione orizzontale o verticale del miscelatore
Livelli di pressione
18 bar
Temperatura
207 °C
Materiali
1.4301 (AISI 304), 1.4404 (AISI 316L)
Guarnizioni
Tenuta meccanica a doppio effetto
Raccordi
Flange DIN 2633, ANSI, #300
Velocità
600 - 1.700 giri/min
Capacità
100 - 25.000 kg/h
Dimensioni e capacità del DLM/KS
| Tipo | Unità | DLM/KS-1 | DLM/KS-2 | DLM/KS-3 | DLM/KS-4 | DLM/KS-5 | DLM/KS-6 |
| Capacità | kg/h | 100-500 | 250-2.000 | 500-4.000 | 2.000-8.000 | 4.000-15.000 | 6.000-25.000 |
| Raccordo | DN | 80 | 100 | 150 | 200 | 250 | 300 |
| Raccordo | inch | 4” | 4” | 6” | 8” | 10” | 12” |
| Potenza | kW | 4 | 7.5 | 11 | 18.5 | 22 | 30 |
| Velocità a 50 Hz | 1/min | 1.450 | 1.450 | 950 | 950 | 750 | 600 |
| Velocità a 60 Hz | 1/min | 1.700 | 1.700 | 1.150 | 1.150 | 900 | |
| Pressione | bar | 18 | 18 | 18 | 18 | 18 | 18 |
| Pressione | psi | 260 | 260 | 260 | 260 | 260 | 260 |
| Recipiente a pressione | no | no | no | (sì) | (sì) | (sì) | |
| Temperatura | °C | 207 | 207 | 207 | 207 | 207 | 207 |
| Temperatura | °F | 404 | 404 | 404 | 404 | 404 | 404 |
Dimensioni del DLM/KS
| Tipo | Unità | L | H1 | A | H2 |
| DLM/KS-1 | mm | 1.470 | 152 | 295 | 149 |
| DLM/KS-2 | mm | 1.610 | 312 | 335 | 198 |
| DLM/KS-3 | mm | 1.885 | 385 | 405 | 225 |
| DLM/KS-4 | mm | 2.195 | 455 | 485 | 265 |
| DLM/KS-5 | mm | 2.490 | 530 | 575 | 320 |
| DLM/KS-6 | mm | 2.798 | 610 | 660 | 385 |
