DLM/S
Misturador em linha, intensivo, NÃO ALIMENTAR
Para tarefas de mistura exigentes
O misturador em linha, intensivo, do tipo DLM/S da INDAG é utilizado para uma eficaz mistura, emulsificação, dispersão e formação de espuma de diferentes líquidos e líquidos com gases. Alguns exemplos de uma série de casos de aplicação:
Fabrico de emulsões a partir de óleo + água + emulsionante; óleo + ácido; emulsões a partir de óleo de silicone + água + emulsionante; dispersões a partir de polímero + vapor quente; espumas de látex + pasta vulcanizada + gelificante; mistura de betume + polímero + ácido + adesivo; mistura de massas plásticas fundidas (PET, PA, PE, PMMA) + aditivos; mistura de óleo vegetal + metanol + metilato.
Vantagens do DLM/S
- Muito boa autolimpeza durante a limpeza CIP
- Sem perda de pressão
- Sem entupimentos
- Muito bom resultado de mistura homogénea mesmo em misturas de quantidades mínimas
- Emprego eficiente da energia de mistura
- Energia de mistura de alteração variável devido à mudança de rotação através do conversor de frequências
Tecnologia do DLM/S

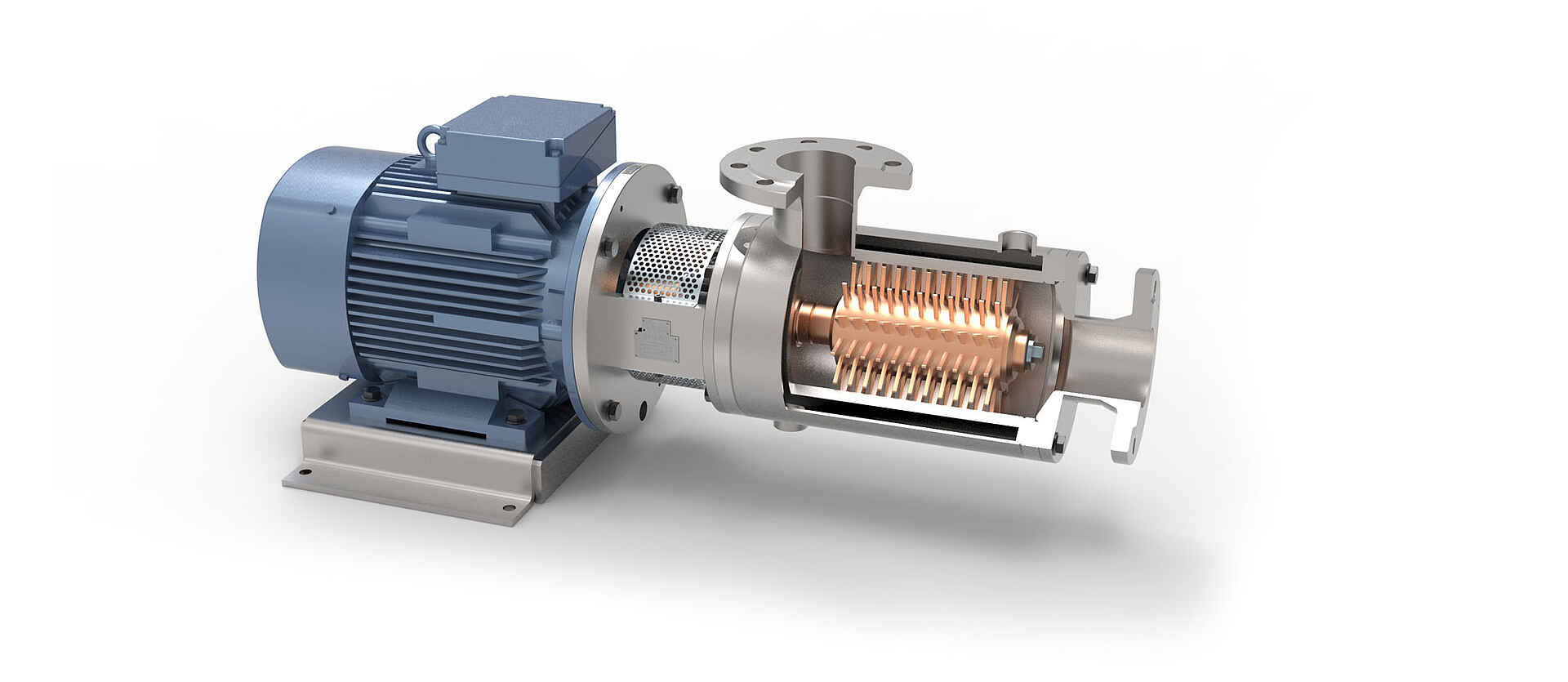

O misturador do tipo DLM/S da INDAG dispõe de elementos de mistura em estrela, no rotor e no estator (caixa). A forma de estrela é extremamente estável e permite igualmente misturas de produtos da mais alta viscosidade (70.000.000 mPas). A energia de mistura é empregue de forma muito eficiente no produto. Rotor e estator podem ser arrefecidos/aquecidos. Os misturadores têm uma estrutura modular, seis diâmetros e cinco comprimentos (número de níveis de mistura) ao dispor. Por isso, cada misturador pode ser opcionalmente convertido, mesmo posteriormente, numa vedação com anel deslizante de dupla ação, partindo de uma de efeito simples. Os misturadores INDAG são igualmente produzidos para áreas e substâncias com risco de explosão (ATEX).
Tipo de instalação
Possibilidade horizontal ou vertical
Níveis de pressão
6 bar, 10 bar, 16 bar, 25 bar, 40 bar, 100 bar, 160 bar
Material
1.4301 (AISI 304), 1.4404 (AISI 316L), 1.4539 (AISI 904L), 1.4462 (AISI 318), com revestimento PVDF, PTFE, revestimento de teflon, de tântalo, 1.0421 (AISI 106-A)
Vedações
Vedação com anel deslizante de efeito simples e de dupla ação, vedações de caixa de empanque, acoplamentos magnéticos, junta para veios roscados
Ligações
Flanges EN, DIN, ANSI
Rotações
100 rpm até 3.600 rpm
Capacidades
50 l/h até 120.000 l/h
Temperaturas
0 °C a 350 °C
Viscosidades
1 mPas até 70.000.000 mPas
Tamanhos de misturadores e capacidades do DLM/S
| Tipo DLM/S ... ST** | Unidade | 1 | 2 | 3 | 4 | 5 | 6 |
| Capacidade* | l/h | 100-2.000 | 200-5.000 | 500-10.000 | 1.000-20.000 | 3.000-60.000 | 6.000-120.000 |
| Ligação | DN | 40-80 | 50-100 | 65-150 | 80-200 | 100-250 | 125-300 |
| opcional | ASME | 1,5”-3” | 2”-4” | 2,5”-6” | 3”3”-8” | 4”4”-10” | 5”5”-12” |
| Potência* | kW | 0,55-4 | 1,5-7,5 | 2,2-22 | 4-45 | 5,5-90 | 11-160 |
| Rotação* | 1/min | 200-3.600 | 200-3.600 | 200-1.800 | 200-1.800 | 200-1.500 | 1.500 |
| Níveis de mistura Variante compacta | 5 | DLM/S-105 KB | DLM/S-205 KB | DLM/S-305 KB | DLM/S-405 KB | DLM/S-505 KB | DLM/S-605 KB |
| Níveis de mistura Variante compacta | 10 | DLM/S-110 KB | DLM/S-210 KB | DLM/S-310 KB | DLM/S-410 KB | DLM/S-510 KB | DLM/S-610 KB |
| Níveis de mistura Variante de suporte de rolamentos | 10/15 | DLM/S-110 LB | DLM/S-215 LB | ||||
| Níveis de mistura Variante de suporte de rolamentos | 20 | DLM/S-220 LB | DLM/S-320 LB | DLM/S-420 LB | DLM/S-520 LB | DLM/S-620 LB | |
| Níveis de mistura Variante de suporte de rolamentos | 30 | DLM/S-330 LB | DLM/S-430 LB | DLM/S-530 LB | DLM/S-630 LB |
Dimensões do DLM/S com bloco de rolamentos (LB)
| Tipo | Unidade | A | B | H* | L* |
| DLM/S-120 LB | mm | 487 | 138 | 250 | 1300 |
| DLM/S-220 LB | mm | 508 | 165 | 312 | 1700 |
| DLM/S-320 LB | mm | 514 | 180 | 385 | 2000 |
| DLM/S-420 LB | mm | 547 | 210 | 460 | 2100 |
| DLM/S-520 LB | mm | 573 | 242 | 460 | 2200 |
Dimensões do DLM/S compacto (KB)
| Tipo | Unidade | A | B | H* | L* |
| DLM/S-110 KB | mm | 327 | 138 | 148 | 855 |
| DLM/S-210 KB | mm | 348 | 165 | 148 | 799 |
| DLM/S-310 KB | mm | 354 | 180 | 190 | 968 |
| DLM/S-410 KB | mm | 387 | 210 | 190 | 1030 |
| DLM/S-510 KB | mm | 413 | 242 | 218 | 1092 |
